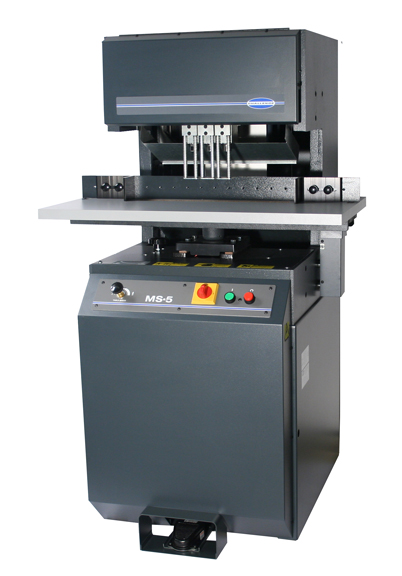

Taladro de Papel Challenge MS-5
El Challenge MS-5 es el taladro de papel hidráulico de varios cabezales de mayor capacidad de Challenge Machinery, la empresa que introdujo el primer taladro de papel en la industria gráfica a principios de los años treinta. Perfora hasta cinco orificios en un solo golpe sobre pilas de hasta 6.3 cm, y con sus cabezales angostos opcionales resuelve los patrones de perforación de la mayoría de los formatos médicos en un solo ciclo. Su construcción de hierro fundido y acero está pensada para uso continuo en imprentas y talleres de acabado de gran escala.
¿Por qué elegir el taladro de papel Challenge MS-5?
- Hasta cinco orificios por golpe: incluye tres cabezales de serie y admite cabezales adicionales hasta llegar a cinco.
- Formatos médicos: con cabezales angostos opcionales, la distancia mínima entre orificios baja a 35 mm, necesaria para la mayoría de los formatos médicos.
- Operación hidráulica con pedal: reduce la fatiga del operador y aumenta la producción, con hasta 18 golpes por minuto ajustables.
- Construcción robusta: estructura de hierro fundido y acero, con retorno automático de la mesa.
- Ajustes rápidos y sencillos: guía lateral, tope trasero y longitud de broca ajustables, con un panel de control de fácil acceso.
- Brocas para cada trabajo: brocas huecas de 2" y 2-1/2" de longitud, también disponibles con recubrimiento de teflón.
Especificaciones técnicas
Capacidad y perforación
- Número de cabezales: 3 de serie, configurable de 2 a 5
- Capacidad máxima de perforación: 6.3 cm (2-1/2")
- Brocas de 2" de longitud: 13 medidas, de 3 a 13 mm (1/8" a 1/2")
- Brocas de 2-1/2" de longitud: 4 medidas, de 6.4 a 13 mm (1/4" a 1/2")
- Distancia máxima entre centros: 38 cm (15")
- Distancia mínima entre cabezales (estándar): 48 mm (1-7/8")
- Distancia mínima entre cabezales (cabezales angostos opcionales): 35 mm (1-3/8")
- Golpes por minuto (ajustable): hasta 18
- Ajuste del tope trasero: 0 a 13 cm (0 a 5")
- Ajuste vertical individual de cada cabezal: 6 mm (1/4")
Dimensiones y peso
- Tamaño de mesa: 45 x 87 cm (17-3/4" x 34")
- Altura de mesa: 94 cm (37")
- Altura total: 142 cm (56")
- Espacio requerido en piso: 92 x 92 cm (36" x 36")
- Peso neto aproximado: 374 kg (830 lb)
- Peso de embarque aproximado: 410 kg (910 lb)
Requisitos eléctricos
- Motor: 208/230 V, 18 A, 60 Hz, monofásico
- Bomba: 1/2 HP
- Motor de cabezales: 1-1/2 HP
- Servicio eléctrico: 30 A
Importante: el MS-5 requiere una instalación eléctrica de 220 V monofásica. Se conecta directo, sin clavija, a una línea individual con interruptor de desconexión junto al equipo.
Accesorios incluidos
- Tres cabezales con sus bloques de perforación
- Dos bloques de relleno para el tope trasero
- Afilador manual de brocas
- Bolsa para viruta
Equipo opcional
- Cabezales adicionales
- Cabezales angostos de 35 mm (1-3/8") entre centros
Uso ideal
El MS-5 está pensado para imprentas, talleres de acabado, departamentos de impresión interna y centros de copiado con alto volumen de perforación. Es la opción indicada cuando se necesitan patrones de cuatro o cinco orificios, perforación de formatos médicos o producción continua que un taladro de tres cabezales no alcanza a cubrir.
Video del taladro de papel Challenge MS-5
Ficha técnica y cotización
Descargar ficha técnica del Challenge MS-5 (PDF)
¿Te interesa el taladro de papel Challenge MS-5? Te asesoramos sin costo sobre la instalación eléctrica, la configuración de cabezales y las brocas adecuadas para tu trabajo.
